ONKA Elektrik Трансформатор струму вимірювальний з роз'ємним сердечником 600/5A - 1 - 5VA

Роз'ємні трансформатори струму (або трансформатори з роз'ємним сердечником, split-core current transformers) - це особливий тип вимірювальних трансформаторів, у яких магнітопровід можна відкрити і закрити без демонтажу кабелю або шини. Це робить їх зручним та гнучким рішенням у багатьох завданнях моніторингу струму.

Технічні характеристики:

• Коефіцієнт: 600/5A
• Навантаження: 5VA
• Клас точності 1
• Клеми підключення: Вторинний ланцюг з проводами чорного та червоного кольору довжиною 1 метр
• Матеріал корпусу: Самозагасаючий і негорючий пластик ABS/PC
• Монтаж: На кабель або шину
• Розмір первинного провідника: MSK50: 50×50 мм (Ø50 мм)
• t-стійкість до короткоковр. впливу струму Ith = 60 * In
• t-стійкість до постійного впливу струму Id = 1 * In
• Робоча температура навколишнього середовища: від -25°C до +85°C
• Номінальна частота: 50 Гц – 60 Гц
• Коефіцієнт обмеження ударного струму (FS): 5
• Випробувальна напруга 3 kV протягом 1 хв
• Максимальна системна напруга: 0.72 кВ
• Відповідність стандартам: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2

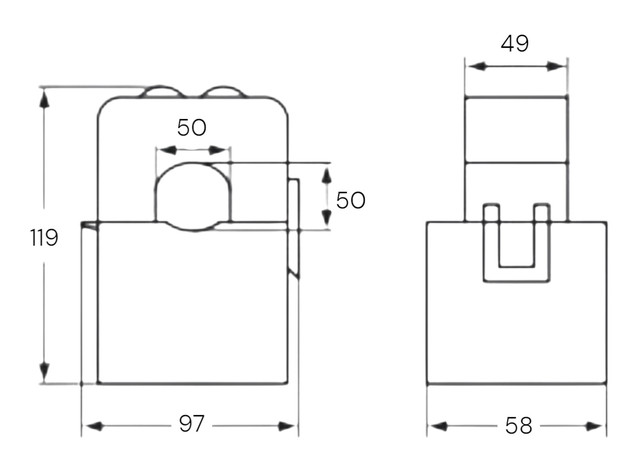

Габаритні розміри:

Переваги трансформаторів з роз'ємним сердечником:

Безупинна установка - Немає необхідності зупиняти систему або розрізати кабель - можна просто відкрити сердечник, обхопити провід, і зафіксувати його назад.

Швидкий монтаж - Особливо важливо при масовому впровадженні систем моніторингу в електроустановках, що вже діють.

Підходить для модернізації - Ідеальні для проектів ретрофіту, де потрібно додати вимір струму без демонтажу існуючої інфраструктури.

Безпека - Установка проводиться без контакту з струмопровідними частинами та без відключення живлення.

Де особливо корисна така конструкція?

Промислові електрошафи та розподільні пристрої, де важко чи неможливо тимчасово знеструмити обладнання.
Системи енергоаудиту та моніторингу енергоспоживання, особливо в діючих будівлях та підприємствах.
Сонячні електростанції, зарядні станції для електромобілів, де потрібна установка без вимкнення живлення.
Тимчасові виміри, наприклад, у разі перевірки навантаження.

На що варто звернути увагу під час використання split-core трансформаторів:

• Коректне складання: сердечник повинен бути щільно закритий - навіть невеликий зазор може погіршити точність вимірювання.
• Калібрування та клас точності: більшість таких трансформаторів мають клас точності 1.0 або 3.0 – цього достатньо для моніторингу, але недостатньо для комерційного обліку енергії.
• Механічна міцність засувки: особливо важлива в умовах вібрацій (наприклад, у транспорті або на верстатах)
