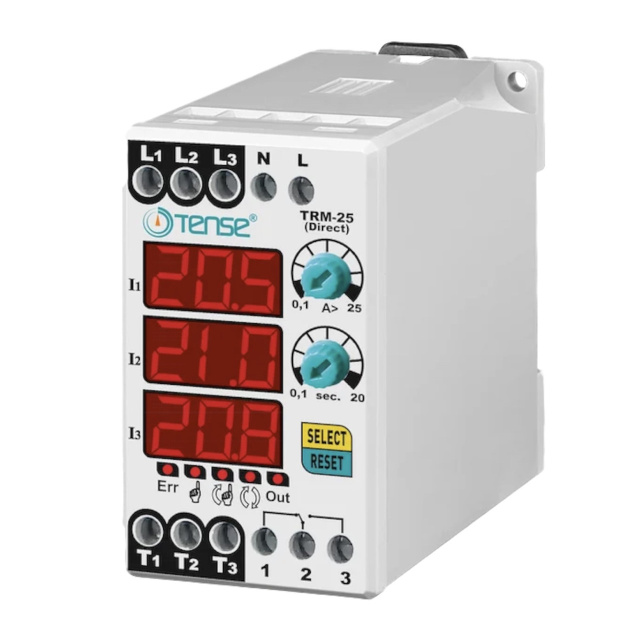

Реле струму контролю обмеження струму навантаження 3-фазне з таймером діапазон 0,1-25A

Цифрові теплові реле призначені для запобігання та контролю пошкоджень навантажень, викликаних високим струмом.

• 0,1 А — 25 А (регульоване значення перевантаження)
• 50% фіксованої асиметрії струму
• Час затримки помилки регулюється
• Режим роботи: регульований (автоматичний, напівавтоматичний, ручний)
• Внутрішні трансформатори струму

Використання пристрою й принцип роботи

Під'єднайте пристрій відповідно до схеми під'єднання. Після завершення під'єднання подайте живлення на пристрій. Під час увімкнення дисплей показує встановлені значення впродовж 5 секунд.

• Для налаштування значення перевантаження використовуйте регулятор «A>». Під час настроювання встановлене значення зображається на лівому дисплеї.
• Для встановлення часу затримки використовуйте регулятор «t». Під час настроювання встановлене значення також зображається на лівому дисплеї.

Коли пристрій заживлений, реле вмикається, вихідний контакт перемикається на клему 3, і загоряється індикатор OUT. Якщо струм перевищує встановлене значення перевантаження (A>), пристрій відраховує час затримки, водночас спалахує індикатор ERR. Після закінчення часу реле вимикається, контакт перемикається на клему 1, а індикатор OUT гасне.

Схема під'єднання:

Електронне реле струму серії TRM-12 призначене для автоматичного вимкнення споживачів у разі перевищення максимально допустимих струмів споживання, з програмованим діапазоном спрацьовування та завданням часу спрацьовування та часу зворотного вмикання. Крім цього, в них реалізовані 3 програми повернення в "робочий" режим — РУЧНИЙ, ПОЛУАВТОМАТ, АВТОМАТ

Режими скидання (Reset Modes):

• Ручний режим: Для скидання пристрою після помилки перевантаження необхідно натиснути кнопку Reset. У цьому режимі світиться відповідний світлодіод.
• Напівавтоматичний режим: Пристрій автоматично викидає систему тричі у разі виникнення помилки перевантаження, а потім очікує ручного скидання у разі наступної помилки. У цьому режимі спалахує відповідний світлодіод.
• Автоматичний режим: Пристрій автоматично викидає систему за кожної помилки перевантаження. У цьому режимі спалахує відповідний світлодіод.

Примітка: Для зміни режиму утримуйте кнопку SELECT упродовж 10 секунд. Після зміни режиму засвітиться відповідний світлодіод.

Технічні характеристики

• Робоча напруга: 150В - 260В AC
• Частота роботи: 50/60 Гц
• Споживана потужність: <6ВА
• Робоча температура: -20°C....+55°C
• Дисплей: 3x3 розряджання, 5 світлодіодів
• Значення перевантаження (A>): 0,1 А — 25 А
• Час затримки: 0,1 с - 20 с
• Тип підключення: Клемний роз'єм
• Контакти: 5А / 250 В AC (активне навантаження)
• Діаметр кабелю: 2,5 мм2
• Маса: Макс. 250 г
• Монтаж: Встановлення на DIN-рейку
• Висота експлуатації: <2000 м

Асиметрія 50% (Фіксована):

Якщо різниця між найбільшим і найменшим струмом за фазами перевищує 50%, пристрій увійде в режим помилки асиметрії впродовж 2 секунд. (Після двигун працює, це запобігає пошкодженню системи в разі втрати однієї з фаз.) У разі виникнення помилки асиметрії група дисплеїв двох фаз, що викликають несправність, почне блимати, а індикатор помилки ERR засвітиться.

Якщо струм нижчий за 2 А, пристрій не контролює асиметрію

Для виходу з режиму помилки асиметрії пристрій необхідно скинути вручну.

Габаритні розміри:
